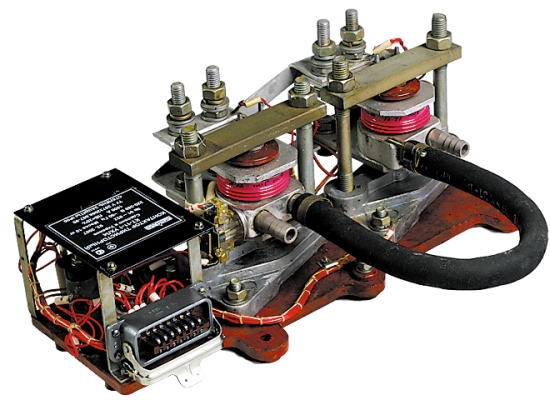

| Текст объявления | Контактор тиристорный КТ-11-1 предназначен для комплектации точечных, шовных и рельефных контактных сварочных машин и предназначен для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока.
Управление контактором КТ-11-1 осуществляется от синхронных регуляторов сварки РКС-801М, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами:
- ток 1,5±0,1 А;
- напряжение 20±5 В (на сопротивлении 6,2±5% Ом);
-длительность 200±100 мкс (на уровне не ниже 15 В).
При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения.
Для защиты от перегрева силовых тиристоров контакторов КТ-11-1 предназначено термореле, закрепленное на радиаторе одного из тиристоров со стороны слива охлаждающей воды.
Расход охлаждающей воды цепи контактора КТ-11-1 должен быть не менее 1 л/мин. при давлении не более 294 х 10179; Па (3 кг/см178;) и температуре воды на входе в пределах от плюс 5 186;С до плюс 25 186;С. Выходной шланг должен быть поднят выше уровня расположения тиристоров.
Технические характеристики:
Напряжение питающей сети, В - 220-380;
Частота питающей сети, Гц - 50-60;
Номинальный сварочный ток при ПВ=100%, при длительности импульса 0,5 с - 700 А;
Номинальный сварочный ток при ПВ=50%, при длительности импульса 0,5 с - 800 А;
Номинальный сварочный ток при ПВ=20%, при длительности импульса 0,5 с - 1000 А;
Номинальный сварочный ток при ПВ=5%, при длительности импульса 0,2 с - 1300 А;
Масса, кг - 10;
Габариты, мм - 150350270 |
