Напряжение питания 2х380 В
Максимально потребляемый из сети ток 90 А
Номинальная частота сети 50 Гц
Номинальный сварочный ток 500 А
Диапазон регулирования сварочного тока 100-500 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 40 В
Напряжение холостого хода 60-70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 34,2 кВА
Обмотки трансформатора AL
Габаритные размеры 380х570х620 мм
Масса 95 кг
Аксессуары -
Описание

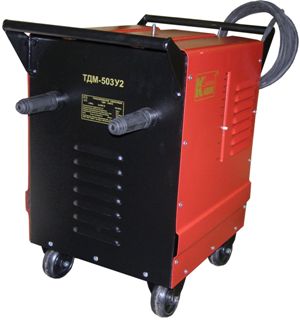

Сварочный трансформатор ТДМ-503 (380 В) AL предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. При ручной дуговой сварке, резке и наплавки металлов покрытыми металлическими электродами.
Сварочный трансформатор ТДМ-503 (380 В) AL работает в следующих условиях:
а) интервал температур от - 45°С до + 45°С;
б) относительная влажность воздуха не более 80% при + 20°С;
в) высота над уровнем моря не более 1000 м.
Предусмотрено использование штучных сварочных электродов диаметром до 6 мм всех марок.
Сварочный трансформатор ТДМ-503 (380 В) AL выполняется с напряжением сети:
а) 380 В, 50 Гц.
Климатическое исполнение У, категория 2 по ГОСТ 15150-69.
