Существует много людей, которые
хоть раз, да пробовали сделать своими
руками плуг. Некоторые из них пытались
создать точную копию конного или же
тракторного плуга. Но в большинстве
случаев такие попытки заканчивались
провалом. Случалось это не из-за
отсутствия терпения или воли у народных
умельцев, а скорее из-за недостатка
знаний из области геометрии корпуса
плуга.
Как раз такие
знания мы попытаемся вам преподнести.
Ведь для более ясного представления
того как происходит вспашка земли, а
также для того, чтобы узнать назначение
отдельных частей плуга, надо начать с
малого и разобрать взаимодействие с
почвой обыкновенного клина. Под
воздействием такого клина идет деформация
грунта, которая будет зависеть от
нескольких факторов, таких как: свойство
грунта и угла альфа (α), чем определяется
рабочая поверхность клина к линии
горизонта. Развивая тему, мы можем
представить себе, как двухгранный клин
с неким углом альфа снимает пласт грунта
и сдавливает его в вертикальной
плоскости. А далее разбивает на много
частей. При этом четко видно, что чем
больше угол альфа, тем интенсивнее клин
будет изгибать и разбивать поддеваемый
грунт. Но при этом надо запомнить одну
особенность, она заключается в следующем:
если угол альфа достигнет 45° и больше,
то грунт прекратит свое скольжение по
рабочей поверхности клина и начнет
«сбиваться» впереди клина. Далее надо
ознакомиться, как работает такой же
двухгранный клин, но в другой плоскости
и с углом гамма (γ). Представим, что этот
клин ориентирован вертикально и отделяет
грунт от стенки борозды. Мы увидим, что
клин отбрасывает пласт, в сторону и
делает это в горизонтальной плоскости.
Еще один двугранный клин, у
которого угол бета (β) имеет предназначение
отводить грунт в сторону от себя, с
неким переворачиванием. Тут возникает
задача, ведь для того чтобы вывести
пласт грунта из плоскости горизонтальной
в наклонное положение, а затем и выполнить
переворачивание, угол бета у клина
должен видоизменяться, а границы таковых
изменений должны быть от 25° до 130°,
говоря другими словами, надо сделать
так, чтобы поверхность клина имела
криволинейную форму. Вот здесь мы
подошли к главной мысли всего
вышесказанного – комплексная обработка
грунта тремя двухгранными клиньями,
сможет заменить один клин с тремя
гранями, который выглядит как тетраэдр
АМВО, которому присущи три взаимно
перпендикулярные грани. При перемещении такого
трехгранного клина по грунту происходит
следующее: одно его ребро поднимает
грунт со дна борозды, другое ребро –
отделяет грунт от стенки борозды, ну а
третья грань, откидывает грунт, в сторону
переворачивая его и разбивая. Следует
отметить, что для выполнения вспашки,
клин в виде трех граней претерпевает
некоторые изменения, он получает
лемешно-отвальную криволинейную
поверхность плуга. Эта поверхность
отмечается постоянно меняющимися
углами альфа, гамма, а также бета. Не

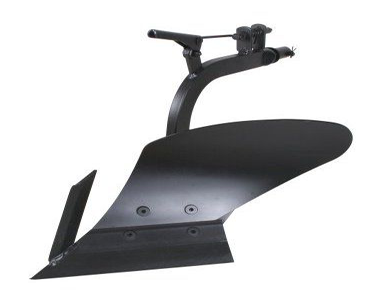

лишним будет напомнить, что рабочими
элементами плуга есть: лемех, который
поддевает и отделяет грунт снизу. Отвал,
который оборачивает и раздробливает
грунт, а также полевая доска – это опора
у плуга, которая упирается в дно борозды.
Отвал, полевая доска, лемех
и, конечно же, стойка, без которой
невозможно было бы закрепить все
элементы плуга, образовывают корпус
плуга. Передвигаясь по грунту, плуг с
криволинейной поверхностью поддевает
пласт почвы, подымает, оборачивает его
вокруг оси, разбивает пласт и скидывает
его в заранее появившуюся борозду. Надо
отметить, что из всех операций производимых
плугом, с позиции агротехники, самыми
главными принято считать оборачивание
и разбивание почвы, чья интенсивность
напрямую зависит от интенсивности
видоизменения углов альфа, гамма, бета,
другими словами тех углов, которые
задают форму рабочей плоскости отвала
плуга.
|
