Современные

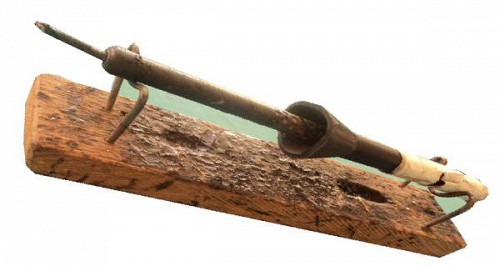

паяльные станции сильно отличаются от старинных громоздких паяльников. Чтобы
подобрать для пайки подходящее оборудование, желательно вникнуть в технические
особенности современных паяльных станций. Тогда будет проще подобрать
оборудование соответствующее конкретным задачам.
В самую
простую паяльную станцию, кроме паяльника входит управляющий модуль и
устройство держателя. Такое оборудование отлично подойдет для бытового
использования. В нем будет поддерживаться заданная температура, а при перегрузке,
сработает встроенная защита.
В паяльной
станции для промышленного использования могут также дополнять:
-

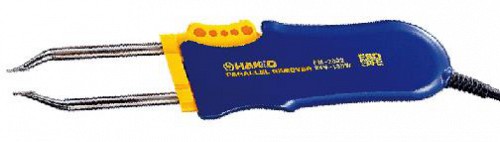

термопинцет (устройство для работы с деталями маленьких размеров);
-
прогревающий локальный фен (устройства для предварительного разогрева области
пайки);
- тепловое
излучающее устройство (предназначено для прогрева плат при массовой пайке);

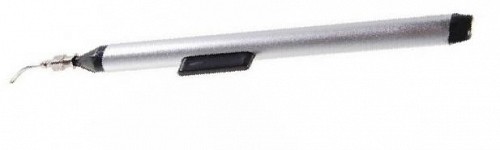

- пинцет с
вакуумным захватом;
-
дополнительные устройства и арматура.
Разновидности
применения паяльного оборудования
Пайка
бывает с использованием свинца, или без него. Отсюда и происходит классификация
устройств.
Для работы
с использованием свинца используются устройства регулирующие температуру
нагрева жала. Это могут быть электрические паяльники со встроенными
термопреобразователями сопротивления, или индукционные устройства, нагревающие
магнитным полем. С помощью термопреобразователей сопротивления поддерживается
необходимая температура жала. При
монтаже элементов станция может автоматически
определять требующуюся мощность, в зависимости от удельной теплоемкости
детали. Индукционные устройства обеспечивают хорошие характеристики по
теплоотдаче, и точности управления.
Если
размеры монтируемых деталей минимальны, то предпочтительнее пайка бесконтактным
способом. Этим способом могут паять термовоздушные
устройства, или инфракрасные устройства.
Инфракрасные
устройства производят разогрев за счет
лучей, получаемых из кварцевых источников. В основном они используются для
пайки материнских плат.
Термовоздушные
нагревающие устройства, осуществляют прогрев в точечной области, благодаря чему
можно проводить пайку маленьких деталей не повреждая соседние. В основном эти устройства используются для
ремонта мобильных телефонов и компьютеров.
Возможные
негативные особенности эксплуатации
При выборе
паяльной станции важно учитывать и мощность устройства, и тугоплавкость
используемых припоев.
Могут
произойти следующие негативные последствия:
- если
температура пайки неоправданно высока, это приводит к перегреву деталей схемы;
- от
постоянных перегревов может значительно сократиться срок службы паяльника;
- за счет
высокой температуры, можно повредить дорожки печатной платы;
- в
следствии перегрева, можно получить не приемлемое качество пайки.
Современных
станциях промышленного назначения, могут сочетаться устройства для пайки разных
типов, как контактных, так и бесконтактных. Кроме того станции могут
комплектоваться набором насадок и наконечников для более точной подстройки под
условия монтажа. В более современных станциях предпочтительнее управление
цифрового типа. Цифровые станции стабильнее и точнее держат заданные
параметры. Это осуществляется за счет
встроенного программного обеспечения. В станциях с аналоговым управлением
стабильность показателей на более низком уровне.
