Особенности сварки и оконцевания кабелей и проводов

  При соединение проводов с медными или алюминиевыми жилами можно использовать обычную скрутку. Но соединение может быть не надежным и окисляться со временем. А если нужно соединить кабель, тогда метод скрутки совсем не подходит. В таких случаях используется сварка.

Сварку алюминиевых жил можно осуществлять несколькими способами:

- при помощи контактного разогрева электрическим током;

- при помощи сварки термитного типа;

- при помощи газовой сварки.

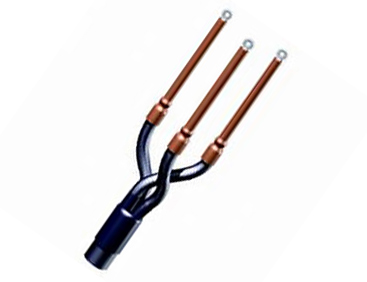

При оконцевании алюминиевых жил нужно опасаться следующих моментов:

- не допустить при сварке пережигания отдельных проволок в кабеле;

- не допустить перегрева и повреждения изоляции кабеля;

- не допустить растекания алюминиевой жилы при разогреве.

При проведении сварки необходимо:

- защищать изоляцию кабеля от прямого воздействия огня;

- защитить алюминий от окисления;

- защитить места соединения от коррозионного воздействия.

Чтобы сварка прошла успешно. Кабель сваривают в вертикальном положении, или с минимальным наклоном. Для исключения перегрева изоляции на алюминиевые жилы одеваются специальные кольцевые втулки, отводящие тепло. Сварка концов проводится с применением специфических форм. Внутри форм расплавленный алюминий не может растечься.  При установке формы часть кабельной жилы обматывается шнуром из асбеста.

При использовании сварки термитного или газового типа для защиты изоляции применяются специальные экраны. Экраны используются дискового типа из стали. Проволоки входящие в состав кабеля не должны повреждаться и пережигаться. Они должны соединяться с окончанием монолитно не теряя своего основного сечения.

При сварке алюминия большие проблемы вызывает оксидная пленка, которая образуется на поверхности. Для предотвращения ее появления используются защитные флюсы или среда защитных газов. Использование защитного предотвращает окисление алюминия.

После сварки в местах соединений производится очистка от окалины и флюса. Они промываются растворителями или бензином. Для защиты от коррозии, места соединения обрабатывают специальным защитным лаком, или заматывают защитной лентой, или закрывают защитными пластиковыми колпачками.

Для контроля качества сварки концевых соединений используют специальное оборудование такое как кабель-тестеры и анализаторы https://bip-it.ru/.

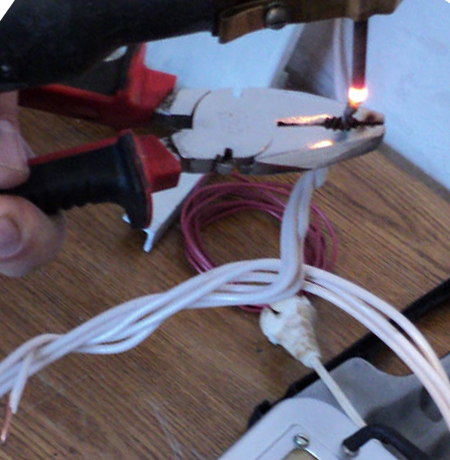

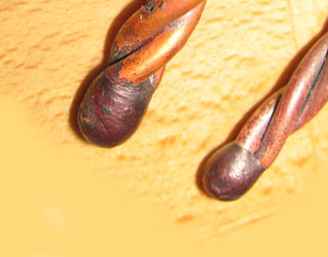

Если сварка производится не многожильного кабеля, а алюминиевого кабеля из одной жилы. То чаще всего это делается при помощи электросварки угольным электродом. Если сварка производится без использования флюса, то делается это как правило с использованием специальной обоймы. Если используется защитный флюс то сварка делается угольным электродом до оплавления жилы в виде соединяющего шарика. Сварка такого типа допускается для жил не толще десяти мм.

Популярным для сварки стал аппарат ВКЗ-3. Для соединения жил в нем используется специальный сварочный пистолет. При работе этим аппаратом не используется флюс. Используя это оборудование можно соединять несколько жил кабеля в минуту. Сварочный ток прекращается , когда происходит прогрев и оплавление жилы на отрегулированную величину.
