Сварные
каркасы из арматуры широко используются в железобетонных изделиях как вкладные
армирующие элементы. Кроме того в современном строительстве чаще всего
применяются сборные конструкции их железобетонных элементов. Эти элементы также
скрепляются вложенными элементами арматуры при помощи сварки.
Можно выделить
следующие основные типы сварки для соединения арматуры.
- Электродуговая
ручным плавящимся электродом.
-
Полуавтоматическая электрошлаковая.
- Сварка
ванным способом.
- Сварка
контактным способом.
-
Комбинированная ванная и шовная сварка.
Сварка
арматуры регламентируется в Гост 14098-91, в нем определены три типа соединений:
-
соединение тавровое:
-
соединение встык;
-
соединение внахлест.
Сварка по ванной
технологии
Ванную
сварку предпочтительно использовать в следующих случаях:
- если
свариваемые арматурные прутки больших диаметров. Свыше двух см.;
- если
прутки располагаются рядно, образуя решетку;
- если
прутки соединяют детали другого более крупного сечения.
Ванная
сварка отлично подойдет при производстве арматурного каркаса для
крупногабаритных изделий на заводах жби.
При ванном способе жесткость в местах соединений не ослабляет общую
конструкцию, а остается на уровне с основным металлом. Это позволяет создавать
жесткие каркасы с равными характеристиками на всем протяжении.
При ванном
способе прутки могут совмещаться как вертикально, так и горизонтально. При горизонтальном совмещении необходимо
точно совмещать между собой выпуски арматуры.
Максимальное отклонение при совмещении прутков не должно превышать пяти
процентов от диаметра прутка. Точное совмещение прутков реализуется за счет
применения кондукторов.

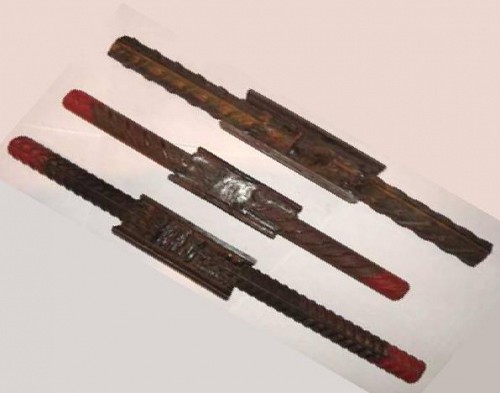

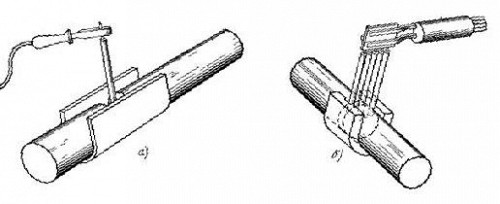

Технология

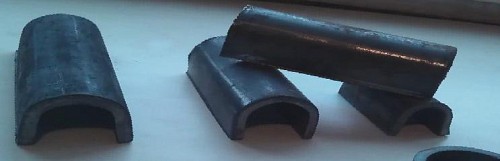

ванной сварки реализуется с помощью специальных форм. При помощи стальных форм. В местах стыковки
арматуры снизу привариваются эти формы. С помощью сварочного источника тока
формируют дугу. Дуга производит прогрев и расплавление металла в местах стыков.
Как правило, используются большие токи до 450 ампер. Благодаря этому, торцы
прутков также расплавляются. В итоге получается целая монолитная ванна металла.
Кроме металлических форм для сварки
ванным методом используют керамические, графитовые и медные формы. В керамической форме сварочный
процесс бывает полуавтоматическим, а
медной форме применяется автоматическая шлаковая сварка.
Перед
сваркой торцы арматуры необходимо зачищать от окалины и ржавчины.
Наиболее
долговечны для сварки ванным способом формы из меди. Такие формы производятся
литьем или штамповкой. Не разрешается
производить формы из сплавов латуни и бронзы. Медные формы в среднем без ремонта
могут быть использованы в ста пятидесяти соединениях. На ряду с медными
используются сменные формы из графита, но их оборачиваемость в среднем меньше в
два раза.
При помощи
ванной сварки можно значительно экономить метал, т.к. нет необходимости использовать
накладки в области стыков. Кроме накладок значительно экономятся сварочные
электроды, которые расходуются при ручной электродуговой сварке. Сварка ванным способом экономически выгодна,
даже не смотря на дополнительные операции необходимые для ее осуществления.
