В
современно прокладке пнд трубопроводов популярно соединение труб при помощи сварки
специальными электрическими муфтами. Чтобы выполнить такое соединение
необходима электромуфта и специальный электромуфтовый сварочный аппарат.
Как происходит
сварка
Для сварки
используется специальный фитинг в виде электромуфты. Он может быть разной
конфигурации в зависимости от назначения. Электромуфты могут быть в виде
отводов, заглушек, тройников, переходов. Особенность таких фитингов заключается
в наличии в них нагревательной спирали. Спираль проходит внутри муфты и
контакты выводятся по бокам в виде присоединительных клемм.

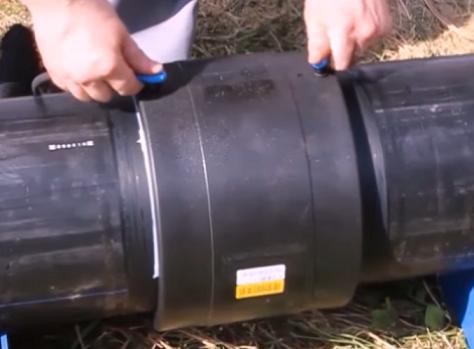

При
соединении двух труб электромуфта одевается на их стык. Затем к ее клеммам
подключается специальный сварочный аппарат. Аппарат включается, и на клеммы подается
ток. Сила тока и продолжительность зависят от соединяемого узла, от диаметра
электромуфты, и от материала свариваемых труб. Ток попадая на спираль
разогревает ее. И спираль прогревает муфту до температуры плавления. При этом
прогревается и стык труб. При разогреве происходит взаимное проплавление труб и
муфты. Затем ток отключается и муфта остывает. После остывания муфты соединение
готово.
Соединение,
сделанное с помощью электромуфт, получается прочное и долговечное. По прочности
соединение не уступает основной трубе.

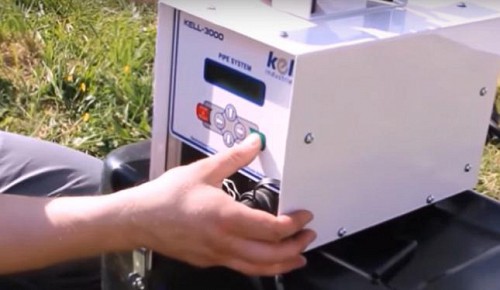

Аппарат для
сварки посредством электромуфт небольшого размера. Потребление тока у такого
аппарата не велико. Использовать его можно с разыми муфтами, и разными
диаметрами труб. В плане разнообразного использования аппараты для сварки
муфтами являются универсальными, но и они делятся на различные группы.
По величине
максимально допустимого диаметра свариваемой трубы аппараты делятся на
маломощные, средние и мощные:
- сварка
диаметра трубы от 20 мм до 315 мм;
- сварка
диаметра трубы от 20 мм до 710 мм;
- сварка
диаметра трубы до 1200 мм.
Наиболее
универсальным являются мощные аппараты, они могут варить как маленькие диаметры,
так и большие.
Эта
технология широко применяется для соединении труб для водопроводов, и соединении
труб для газопроводов. Но при сварке газопроводов, на сварочный аппарат должен
быть сертификат накс.

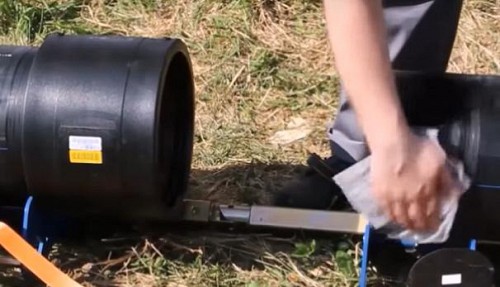

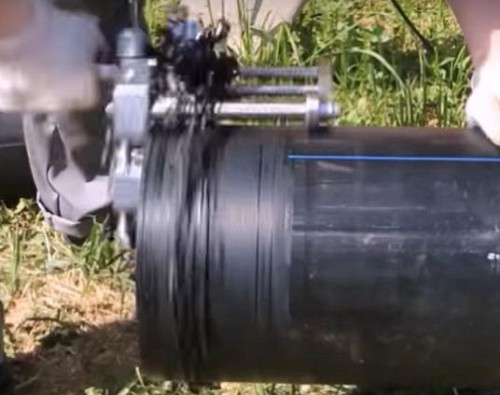

Для
получения прочного соединения необходимо проводить ряд стандартных мероприятий
перед сваркой. Трубы должны быть отчищены от грязи в местах соединения. Трубы
должны быть сухими. Поверхность труб в местах соединения необходимо обезжирить.
Торци труб должны плотно прилегать друг к другу.
Оборудование
для электромуфтовой сварки позволяет производить соединения с большой
скоростью. Этому способствуют наличие специальных дополнительных функций.
Большинство
современных аппаратов для электромуфтовой сварки оснащаются такими функциями:
- сканер
для считывания штрих кода с муфты (при этом параметры силы тока и
продолжительности нагрева, также автоматически вводятся в аппарат;
- устройство
для протоколирования, записи в память сварочного процесса;
- жидко кристаллический
экран, позволяющий контролировать и управлять процессом сварки более наглядно.
