Сварочный выпрямитель ВД-501 предназначен для ручной дуговой сварки, резки или наплавки покрытыми электродами диаметром 2...6 мм всех марок на постоянном токе малоуглеродистых, низколегированных и нержавеющих сталей.

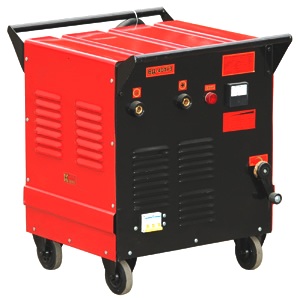

Сварочный выпрямитель ВД-501 представляет собой передвижную установку в однокорпусном исполнении и состоит из следующих основных узлов: силового трехфазного трансформатора, магнитного шунта, блока выпрямителей, вентилятора.
Технические характеристики:
Напряжение сети – 380в.
Количество постов – 1.
Номинальный сварочный ток – 500А.
Пределы регулирования тока - 70-500А.
Режим работы (ПВ) – 60%.
Регулирование сварочного тока – плавное.
Номинальное рабочее напряжение – 40в.
Напряжение холостого хода – 80в.
Охлаждение – принудительное, воздушное.
Потребляемая мощность – 22кВА.
Габариты - 560x510x660мм.
Вес – 150кг.
Сварочный выпрямитель ВД-501 работает в следующих условиях:
- интервал температур от – 40 С до + 40 С;
- относительная влажность воздуха не более 80% при + 20 С;
- высота над уровнем моря не более 1000 м.
Климатическое исполнение «У», категория «3» по ГОСТ 15150-69.
Не допускается использование выпрямителя для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Предприятие-изготовитель гарантирует безотказную работу сварочного аппарата в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
