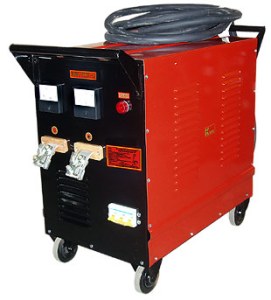

Выпрямитель сварочный многопостовой ВДМ-1200C предназначен для 4-х постовой ручной дуговой сварки покрытыми электродами изделий из углеродистых и нержавеющих сталей, чугуна на постоянном токе с использованием балластных реостатов РБ-302. В этом случае могут одновременно работать длительное время непрерывно четыре сварщика, при этом регулировка сварочного тока выполняется каждым сварщиком непосредственно на месте сварки.
Выпрямитель ВДМ-1200C прост в обслуживании, имеет невысокую цену.
Сварочный выпрямитель ВДМ-1200C представляет собой передвижную установку в однокорпусном исполнении и состоит из следующих основных узлов: силового трехфазного трансформатора, магнитного шунта, блока выпрямителей, вентилятора.
Технические характеристики:
Напряжение сети – 380в.
Количество постов – 4.
Максимальный сварочный ток одного поста – 315А.
Пределы регулирования тока - 80-315А.
Режим работы (ПВ) – 60%.
Регулирование сварочного тока – ступенчатое, с помощью балластных реостатов РБ-302.
Напряжение холостого хода – 70в.
Степень защиты по IP 22 по ГОСТ 14254.
Охлаждение – принудительное, воздушное.
Термозащита от перегрева трансформатора.
Потребляемая мощность – 46кВА.
Габариты - 410х780х680мм
Вес – 180кг.
Сварочный выпрямитель ВДМ-1200C работает в следующих условиях:
- интервал температур от – 40 С до + 40 С;
- относительная влажность воздуха не более 80% при + 20 С;
- высота над уровнем моря не более 1000 м.
Климатическое исполнение «У», категория «3» по ГОСТ 15150-69.
Не допускается использование выпрямителя для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Предприятие-изготовитель гарантирует безотказную работу трансформатора в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
