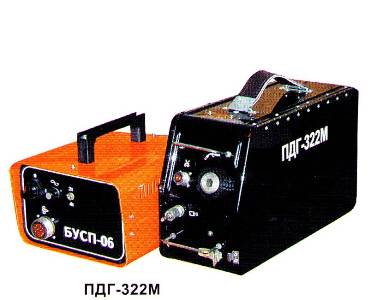

Подающий механизм (механизм подачи проволоки) ПДГ-322М применяется при проведении полуавтоматической сварки в качестве устройства для подачи сварочной проволоки и защитного газа в зону сварки.
ПДГ-322 работает в составе сварочных полуавтоматов вместе блоком управления сварочным полуавтоматом БУСП-06.
Может комплектоваться любым типом сварочных выпрямителей для МИГ/МАГ сварки. Блок управления БУСП-06 обеспечивает подключение к любому типу сварочных источников
Стыковочный узел с горелкой выполнен со штырьевым соединением.
В подающем механизме ПДГ-322М применяется еврокассета 5 кг диаметром 200 мм.
Подающие механизмы ПДГ-322М отличаются небольшими размерами и возможностью дистанционного включения выпрямителя при помощи кнопки, расположенной на горелке.
ПДГ-322М - является подающим механизмом с 4-х роликовым редукторным приводом с двумя прижимными регулировочными устройствами, универсальным тормозным устройством, электромагнитным клапаном, платой управления сварочным процессом. Применение 4-х роликового механизма подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5м.
Плата управления обеспечивает стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма, что позволяет вести сварку на расстояниях от источника питания до подающего механизма до 40м, возможность сварки в сложных пространственных положениях и при значительных изгибах шланга горелки.
Органы управления сварочным режимом расположены на лицевой панели: регуляторы скорости подачи сварочной проволоки и напряжения на дуге, переключатель режимов «2х-4х тактный».
На плате ПДГ-322 имеется регулировка времени отключения источника после прекращения подачи сварочной проволоки, времени продувки газа до и после сварки, регулировка времени выхода сварочного тока на установленный режим («мягкий старт»).
Технические характеристики:
Напряжение питания 27в.
Номинальный сварочный ток – 400А (ПВ-60%).
Мощность привода – 200 Вт.
Диаметр проволоки – 0,8-1,4 мм.
Вес кассеты сварочной проволоки – 5 кг.
Скорость подачи электродной проволоки – 70-930 м/ч.
Два режима сварки:
-«Длинные швы» (4-х тактный режим) или «короткие швы» (2-х тактный режим).
Наличие регулируемых режимов «Мягкий старт» и «Время растяжки дуги»
Продувка газа до сварки – 0,2-10 сек.
Продувка газа после сварки – 0,2-10 сек.
Задержка отключения источника (вылет проволоки) – 0-0,2 сек.
Нарастание скорости подачи проволоки от минимального
до установленного значения («мягкий старт») – 0,1-2 сек.
Количество подающих роликов – 4 шт.
Размеры ПДГ-322 – 225х650х400 мм.
Вес – 8 кг.
Размеры БУСП-06 – 225х300х220 мм.
Вес – 9кг.
