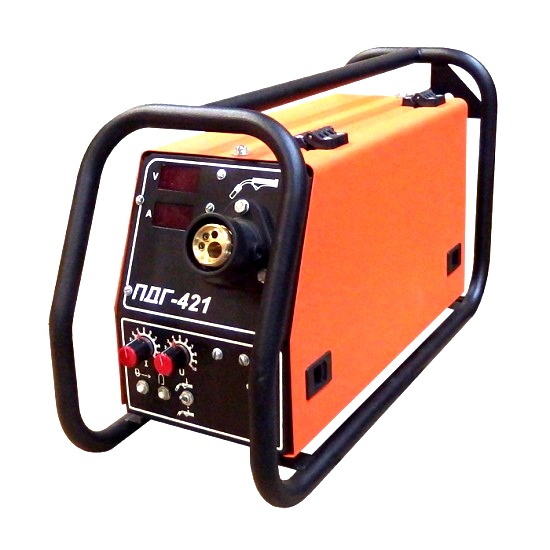

Подающий механизм (механизм подачи проволоки) ПДГ-421 «Адмиралтеец» применяется при проведении полуавтоматической сварки в качестве устройства для подачи сварочной проволоки и защитного газа в зону сварки.
ПДГ-421 работает в составе сварочных полуавтоматов вместе со сварочными выпрямителями, имеющими жесткую или комбинированную вольтамперную характеристику (обычно со сварочными выпрямителями типа ВДГ, ВС, ВДУ).
ПДГ-421 «Адмиралтеец» - является подающим механизмом закрытого типа с 4-х роликовым редукторным приводом CWF 4110, зубчатым зацеплением подающего и прижимного роликов, кассетой для сварочной проволоки, тормозным устройством, платой управления и электромагнитным клапаном. На лицевой панели располагается система управления полуавтоматом: регуляторы тока и скорости подачи сварочной проволоки.
Стыковочный узел с горелкой выполнен со штырьевым соединением. Возможно исполнение с евроразъемом.
ПДГ-421 «Адмиралтеец» является аналоговой заменой подающих механизмов «Гранит» и А-547, но имеет перед ними преимущество по динамическим свойствам.
От подающих механизмов ПДГ-322М отличается тем, что плата управления ПДГ-421 находится внутри корпуса подающего механизма и не имеет таких функциональных возможностей, как ПДГ-322М.
В подающем механизме ПДГ-421 применяется еврокассета 5 кг диаметром 200 мм.
Подающие механизмы ПДГ-421«Адмиралтеец» отличаются небольшими размерами и возможностью дистанционного включения выпрямителя при помощи кнопки, расположенной на горелке. Это позволяет перемещать их в труднодоступные места и использовать при сварке крупногабаритных конструкций.
Технические характеристики:
Напряжение питания 27в.
Номинальный сварочный ток – 400А (ПВ-60%).
Мощность привода – 90 Вт.
Диаметр проволоки – 0,8-1,4 мм.
Вес кассеты сварочной проволоки – 5 кг.
Скорость подачи электродной проволоки – 60-960 м/ч.
Количество подающих роликов – 4 шт.
Размеры – 490х185х295 мм.
Вес – 11 кг
