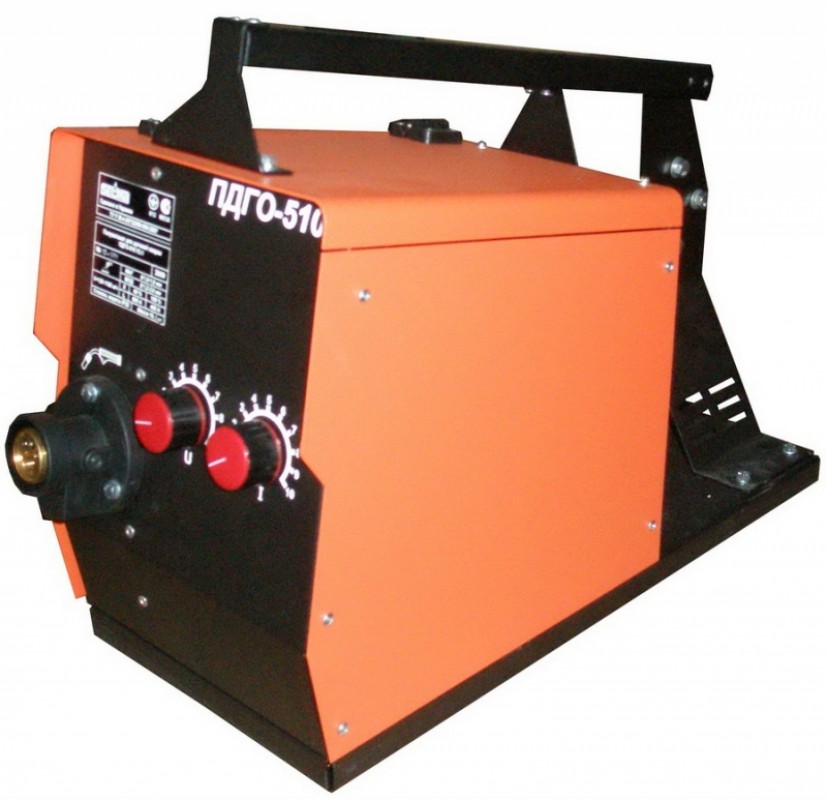

Подающий механизм ПДГО-510 предназначен для полуавтоматической сварки в качестве устройства для подачи сварочной проволоки и защитного газа в зону сварки.
ПДГО-510 работает в составе сварочных полуавтоматов вместе сварочными выпрямителями типа ВДУ-506C.
ПДГО-510 - является подающим механизмом с 4-х роликовым редукторным приводом с двумя прижимными регулировочными устройствами, универсальным тормозным устройством, электромагнитным клапаном, платой управления сварочным процессом. Применение 4-х роликового механизма подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5м.
Плата управления обеспечивает стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма, что позволяет вести сварку на расстояниях от источника питания до подающего механизма до 50м, возможность сварки в сложных пространственных положениях и при значительных изгибах шланга горелки.
Управление газовым клапаном, подающим механизмом и сварочным источником производится дистанционно от кнопки на горелке. Это позволяет перемещать ПДГО-510 в труднодоступные места и использовать при сварке крупногабаритных конструкций.
Органы управления сварочным режимом расположены на лицевой панели: регуляторы скорости подачи сварочной проволоки и напряжения на дуге, переключатель режимов «2х-4х тактный».
На плате ПДГО-510 имеется регулировка времени отключения источника после прекращения подачи сварочной проволоки, времени продувки газа до и после сварки, регулировка времени выхода сварочного тока на установленный режим («мягкий старт»).
Также подающий механизм ПДГО-510 может быть использован при работе непосредственно с полной бухтой электродной проволоки, уложенной на разматывающее устройство.
Стыковочный узел с горелкой - евроразъем.
Технические характеристики:
Напряжение питания 27в.
Номинальный сварочный ток – 500А(при ПВ-60%).
Мощность привода – Вт.
Диаметр проволоки:
-стальной – 1,6-1,6 мм.
-порошковой – 1,2-2,0 мм.
Вес кассеты сварочной проволоки – 15 кг.
Скорость подачи электродной проволоки – 120-1100 м/ч.
Два режима сварки: «Длинные швы» (4-х тактный режим) - «короткие швы» (2-х тактный режим).
Наличие регулируемых режимов «Мягкий старт» и «Время растяжки дуги»
Продувка газа до сварки – 0,2-10 сек.
Продувка газа после сварки – 0,2-10 сек.
Задержка отключения источника (вылет проволоки) – 0-0,2 сек.
Нарастание скорости подачи проволоки
от минимального до установленного значения («мягкий старт») – 0,1-2 сек.
Наличие режима заправки проволоки и режима проверки подачи газа.
Количество подающих роликов – 2 (по заказу 4) шт.
Зубчатое зацепление подающего и прижимного роликов.
Размеры – 252х642х411 мм.
Вес – 18 кг.
