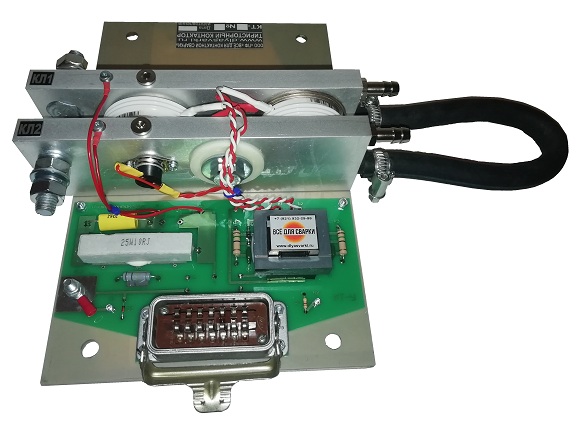

| описание | Контакторы тиристорные типа КТ-12 (аналог КТ-12-1, КТ-04) предназначены для комплектации точечных, шовных и рельефных контактных сварочных машин и служат для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока.
При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения, указанного ниже.
Работоспособность контакторов КТ-11, КТ-12 обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 5% от номинального.
Токи контакторов не должны превышать предельно допустимых значений, указанных ниже, а импульсное напряжение не должно превышать 1200 В.
Вид климатического исполнения контакторов КТ-11, КТ-12 - УХЛ4 ГОСТ 15150-69.
Расход охлаждающей воды цепи контактора КТ-11 должен быть не менее 1 л/мин., для КТ-12 - не менее 3 л/мин. При давлении не более 294 х 103 Па (3 кг/см2) и температуре воды на входе в пределах от плюс 5 °С до плюс 25 °С. Выходной шланг должен быть поднят выше уровня расположения тиристоров.
Эксплуатация контакторов КТ-11, КТ-12 должна осуществляться с учетом требований безопасности, изложенных в паспорте на сварочную машину или шкаф управления. Контакторы не предназначены для работы в среде, насыщенной токопроводящей пылью и (или) содержащей пары и газы, вызывающие усиленную коррозию металлов и разрушающие изоляцию. Возможность работы контакторов в условиях, отличных от указанных, должна согласовываться с предприятием-изготовителем.
Характеристики:
Напряжение питающей сети, В: 380.00
Частота питающей сети, Гц: 50.00
Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А
А ср.: 1 100.00
А эф.: 1 500.00
Номинальный ток, А при:
ПВ 50% и длит. имп. 0,5 с: 1 500.00
ПВ 20% и длит. имп. 0,5 с: 1 750.00
ПВ 20% и длит. имп. 0,2 с: 2 200.00
Импульсы управления:
Напряжение (экв. нагрузка 20 Ом), В: 20±5
Длительность (на уровне 0,7 ампл. знач.), мкс: 200±100
Габаритные размеры, (Д215;Ш215;В), мм: 265х170х95
Масса, кг: 5.00 |
