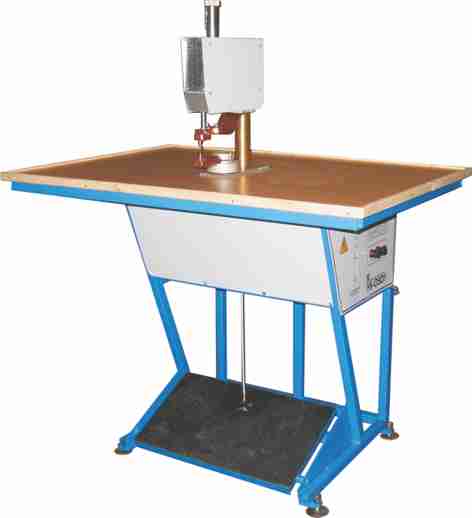

| описание | Специальная установка контактной конденсаторной точечной сварки УК-0504 предназначена для сварки: медных сплавов от 0,02 мм до 0,2 мм; низкоуглеродистых сталей от 0,2 до 0,8 мм; нержавеющих сталей от 0,1 мм до 0,5 мм.
Позволяет сваривать материалы неравных толщин и детали из разных материалов. Машина полностью заменяет выпускаемую ранее машину конденсаторной сварки ТКМ-7.
Функциональные возможности:
Машина имеет педальный привод усилия сжатия электродов.
Необходимая величина усилия создается регулировкой маховика на сварочной головке.
Управление источником питания осуществляется микропроцессорным контроллером, входящим в состав источника питания ИП-1М.
Система управления конденсаторным источником ИП-1М обеспечивает:
Задание значения напряжения от 100 до 1000 В;
Сохранение значения напряжения в ППЗУ (постоянная память запоминающего устройства);
Отображение величины измеряемого напряжения;
Контроль заряда и разряда батареи.
В комплект установки входят:
сварная рама, на которой установлена столешница;

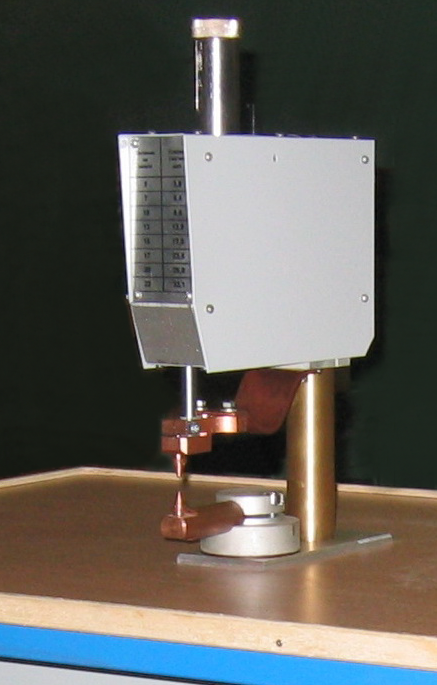

сварочный модуль;

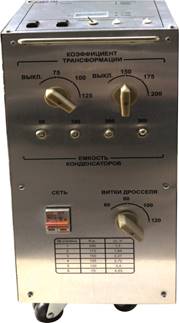

передвижной конденсаторный источник питания ИП-1М;
педаль;
комплект кабелей.
Параметры Значение
Номинальное напряжение питающей сети частотой 50 Гц, В 220
Наибольший вторичный ток, кА 5
Номинальный длительный вторичный ток, кА 0,5
Наибольшая мгновенная мощность при сварке, кВА 14
Номинальная длительная мощность при сварке, кВА 1,4
Пределы регулирования сварочного усилия, даН 4...32
Пределы регулирования напряжения заряда конденсаторной батареи, В 100-1000
Максимальная емкость конденсаторной батареи, мкФ не более 650
Вылет электродов, мм 165
Ход верхнего электрода, мм:
- рабочий 2...5
- полный 10
Регулирование сварочного тока ступенчатое
Число ступеней регулирования вторичного напряжения 6
Габаритные размеры установки (ДхШхВ), мм 1020х715х1230
Габаритные размеры источника питания ИП-1М (ДхШхВ), мм 715х253х665
Масса установки, кг 125
Масса источника питания ИП-1М, кг 55 |
