Наиболее
важное отличие ковкого чугуна это присутствие графитовых включений в
микроструктуре. Эти включения придают чугуну дополнительную прочность и
пластичность. Обезуглероженный ковкий
чугун обладает не только повышенной прочностью, но и отлично поддается сварке.
Благодаря хорошей свариваемости из него изготавливаются сварочно-литые изделия.
Ковкий чугун хорошо варится при помощи дуговой сварки. А также при помощи
сварки стыкового типа. Его можно
расчеканивать, запрессовывать. Если ковкий чугун ферритного типа, то его можно
править в холодном состоянии. Если чугун перлитного типа, то его можно править
в горячем состоянии.
Ковкий
чугун производится из белого посредством технологии отжига с добавлением
гарафитизирования. Свойства его однородны, и практически нет напряжений. Он
отлично обрабатывается механическими способами, стандартизируется по госту
1215-79.
Ковки чугун
повсеместно используется в промышленности, в том числе и в важных ответственных
конструкциях. Детали из него делают для автомобилей, тракторов, станков,
кораблей. Из ковкого чугуна изготавливают корпуса насосов. Он используется при изготовлении складской
техники, тепловозов и вагонов, строительной техники.

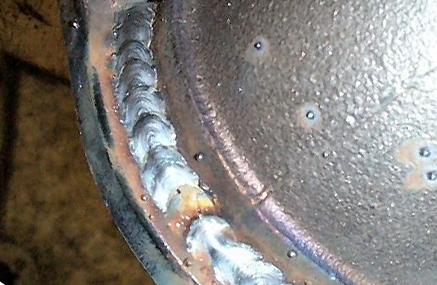

Дуговая сварка
чугуна
Сварка
такого типа производится с использование специальных электродов подходящих по
составу к основному металлу. Ковкий
чугун перед сваркой разогревается до температуры 500-600 градусов. После сварки
охлаждение должно быть замедленным.
Возможна электродуговая сварка ковкого чугуна без предварительного
разогрева деталей. В таком случае
электроды используются более дорогостоящие. Как правило, стержни должны быть
никелесодержащими марок озч-3 или 4 а также озжн-1. В электродах озжн-1
содержание никеля около пятидесяти процентов. Шов, который получается при
помощи этих электродов, близок по характеристикам к свойствам ковкого чугуна.
Но прочностные характеристики шва ниже на 20-40 процентов. Чтобы улучшить
прочностные характеристики шва электродов озжн-1 рекомендуется применить
предварительный разогрев деталей до трехсот градусов. Хорошо подходят для
ковкого чугуна электроды цч-4. У них стальной стержень и феррованадий в
обмазке. Наплавленный шов получается из ванадиевой стали, и возможна его
механическая обработка. Но если сварка проводилась без подогрева, то твердость
шва сильно повышается до шестисот HV. В этом случае обработка
режущим инструментом затруднена и возможно образование трещин. Следовательно,
для получения качественного шва электродами ЦЧ-4 чугунные детали нужно
предварительно разогревать. Такие марки
электродов как озч-2 и 6 используются в основном для ремонта небольших дефектов
литья.
