Самым
распространенным видом энергии потребляемой на промышленных предприятиях является
электрическая энергия. При этом предприятия могут занимать самые разные площади
территорий. На небольших производствах
протяженность кабелей электроснабжения не велика. Но на больших заводах протяженность
электрических кабелей может достигать сотен километров.
Особенно
остро в такой ситуации стоит оптимизация электроснабжения предприятия. Проектирование
и создание оптимальной схемы электроснабжения с минимальными потерями
электричества. При э том процесс электроснабжения должен быть надежен, и
отвечать мощностям необходимым предприятию.
При
разработке современных схем цехового электроснабжения, чтобы минимизировать
потери проектировщики по возможности стараются максимально сблизить источник
высокого напряжения и потребителя. Для

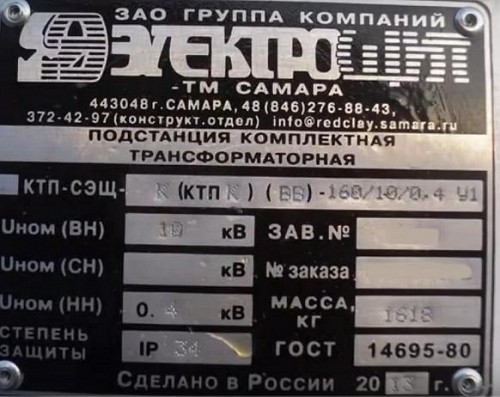

этого трансформаторные подстанции ктп могут
размещаться как можно ближе к цехам наибольшей энергоемкостью.
При разработке оптимального
электроснабжения цеха необходимо
вычислить нагрузку электроэнергии которая будет потребляться, и спроектировать
схему низковольтного электроснабжения.
При расчетах необходимо
учитывать: местоположения оборудования несущих нагрузку; общий план цехового
помещения; мощности оборудования потребляющего нагрузку.
При проектировке сварочных
постов необходимо максимально приблизить сварочное оборудование к постам. Если сварочные
работы происходят по всей территории цеха в отдалении от постов, то необходимо
проложить специальные проводки для электроснабжения.
Проводки прокладываются
непосредственно от сварочных постов. В некоторых случаях проводки могут носить
временный характер.
На сварочном посту могут
располагаться многопостовые сварочные агрегаты. От них необходимо делать
проводку с помощью силовых кабелей к месту работы.
Если используются однопостовые
источники питания, то для их подключения желательно спроектировать инвентарные
распределительные шкафы по всем местам сварочных работ. К такому шкафу будет
подключаться источник тока для сварки.
Для сварочного производства
преимущественно применяются кабели по двум гостам ГОСТ 13497—77*Е и ГОСТ 6731—77*Е. Используются
кабеля гибкого типа. В качестве жил может использоваться как медь, так и
алюминий. В качестве изоляции в этих кабелях применяется резина. В условиях
эксплуатации необходимо не допускать длительного нагрева жил кабеля до температуры свыше
шестьдесят пять градусов.
Для соединения кабелей используются
специальные соединительные муфты МС-3.
|
