С развитием
промышленности неуклонно растет использование и применение изделий из цветных
металлов и сплавов. В силу особенных свойств цветных металлов, они поддаются
сварке, но с определенными особенностями.
Например
сварка меди и ее сплавов имеет следующие особенности:
- У меди
показатель теплопроводности гораздо выше, чем у обычной стали.
- У нее
высокая жидкотекучесть. Благодаря этому,
медь трудно сварить в разных пространственных положениях. В нижнем положении сварка
меди не затруднена.
- Она легко
окисляется в расплавленном состоянии. Действие по окислению на медь оказывает
водород. Благодаря водороду в сочетании с кислородом в меди образуются оксиды.
Внутри металла возникают пузырьки от пара воды, и углекислого газа. Эти
включения провоцируют дополнительные напряжения металла и дальнейшее
растрескивание. Поэтому при сварке необходимо защищать медь от воздействия
водорода. Это можно делать при использовании ограничения зоны сварки при помощи
газа или флюса, а также прокалкой электродов перед использованием.
- Высокая
теплопроводность меди может вызвать образование трещин после сварки. Поэтому
рекомендуется производить подогрев металла перед сваркой и обеспечивать
медленное остывание.
Медь широко
применяется не только в химическом машиностроении, но и во многих других
отраслях народного хозяйства. Например широкое применение меди стало популярно
при изготовлении различных интерьерных предметов, ажурных дверных ручек, замков
и http://www.mirar-group.ru т.д.

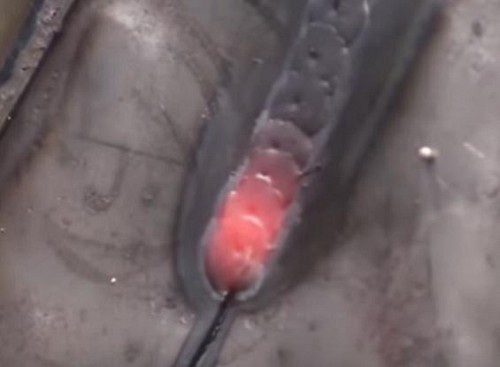

Для сварки меди
используются следующие технологии
- Сварка
электрической дугой с помощью неплавящегося угольного электрода.
- Сварка
электрической дугой с помощью специализированной марки плавящегося электрода
(типа Косомолец-100).
- Сварка в
среде защитного газа аргона с помощью неплавящегося электрода из вольфрама.
- Сварка
автоматического типа с использованием флюса в качестве защиты сварочной ванны.
- Сварка
газом.

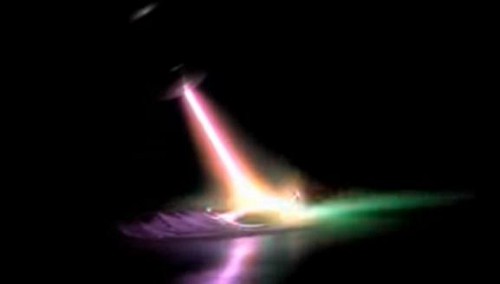

Сварка
электрической дугой с помощью угольного электрода используется в не ответственных
конструкциях. Если толщина свариваемых деталей превышает пятнадцать мм., то вместо
угольных электродов используются графитовые.
При таком типе сварки необходим присадочный материал. Как правило в его
качестве используются прутки М-1.
Чтобы
минимизировать окислительные процессы на пруток могут наносить флюс. Также флюс
могут наносить на поверхности свариваемых деталей.
В процессе
сварки прутки располагаются в нескольких мм. от сварочной ванны. При этом
прутки держат под углом в тридцать градусов к поверхности сварки. В то время
как электроды держат под углом семьдесят пять градусов.
Если детали
меди не толще четырех мм., то делается отбортовка кромок и пруток не
используется.
