 Делать трансформаторы из
статоров электродвигателей вошла в
практику уже давно и пользовалась
большой популярностью. А так как на
сварочном аппарате можно неплохо
заработать, то и приносила ощутимый
доход.
Самое главное в этом хитром
деле – правильный выбор элекродвигателя.
2А и 4А - более распространённые серий
и, если выбирать из них, оптимальным
будет первый вариант. Если решились
использовать 4А, то магнитопровода
разделяем на две части. Это используется
для того, чтобы обмотки поместились в
окно, после чего необходимо намотать
по отдельности и последовательно
соединять. Если использовать серию 2А,
то необходим выбор мощности. Оптимальным
выбором будет считаться мощность 7 –
15 Квт.
Следующим этапом будут поиски
статора, который обязательно найдется
у сборщиков металлолома. Для отделения
магнитопровода от корпуса отжигаем
весь статор. Ставим его «на попа» и
подкладываем под него пару - тройку
кирпичей. Заполняем дровами внутреннюю
полость и поджигаем. По прошествии пару
часов можно без труда совершить
задуманное. С той же легкостью после
термической обработки из пазов статора
легко вынимаются провода. Затем нужно
избавиться от следов электросварки и
накладок. Проводить сие мероприятие
необходимо, чтобы они не забирали на
себя большую долю мощности и не вызывали
нагрев. Для решения этой проблемы
прекрасно подойдет фрезерный станок,
болгарка или шлифмашинка. Далее необходимо вырезать
прессшпана или из картона две картонные
гильзы и две торцовые накладки. Которые
будут нужны для внешней и внутренней
сторон будущего сварочного аппарата.
Первыми устанавливаются торцовые
накладки, после чего ставят внешнюю и
внутреннюю гильзы. После установки всю
конструкцию обматываем тафтяной,
киперной или стеклолентой и пропитывается
лаком. Затем сушится, используя подогрев.
Необходимо найти провод в
стеклоэмалевой или х/б
изоляции, но можно использовать в
обычной бумажной. Для первичной обмотки
достаточно провода 2-2,5 мм в диаметре.
При вторичной обмотке с использованием
медного провода прекрасно подойдет
шина длинной около 60м 8 х 4 мм. Если же
провод из алюминия, то берем сечение
на 15% больше. Определяем количество
витков на один вольт. для обмотки
первичной выбираем 210 В напряжение. Для
вторичной обмотки напряжение используем
в районе 55 – 65 В. Наматывать
витки необходимо впритык друг к другу,
но и, не перекрывая их. Так тип наматывания
способствует наилучшей работе
трансформатора.
Найти такие провода можно в
локомотивном депо или электросетях.
При умеренной оплате там всегда найдется
недееспособная катушка от масляного
трансформатора. Из всей катушки
необходимо найти кусок целого провода.
Именно этот кусок будет пущен в дело.
Если в ваших карманах водятся деньги,
можно сделать заказ в магазине
электротоваров, хотя в этом случае
себестоимость трансформатора значительно
возрастает. После окончания намотки, все
необходимо снова залить лаком. Сушить
в этот раз необходимо на совесть, чтобы
подключенный к сети такой трансформатор
не начал дымиться и не перестал бы

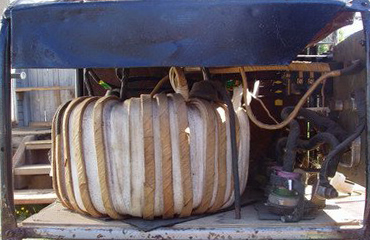

работать навсегда. Теперь приступаем
к сборке трансформатора. Корпус
предпочтительно использовать пластиковый,
но если такого не имеется, то можно и
металлический.
Теперь данный трансформатор
будет электродом №3 резать, а электродом
№4 варить. Аппарат такого типа потребляет
во время работы не более чем чайник
«Тефаль», то есть примерно 10А. Пробки
в период работы ставим на 16А. Такой
аппарат подойдет не только для собственных
нужд, но и для «колыма».
|
