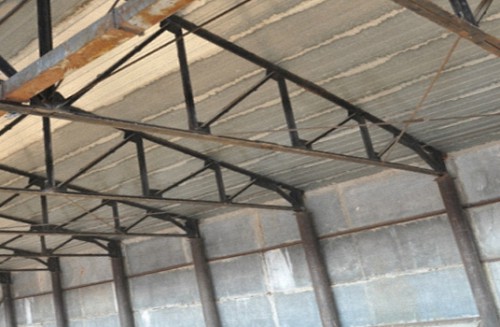

Стальные фермы
решетчатого типа широко применяются при возведении металлических каркасов для
зданий. Здания с применением ферм могут быть построены самые разнообразные,
начиная от складов, производственных или жилых помещений, заканчивая огромными
сооружениями типа стадионов или ледовых дворцов.
Сама ферма
это металлическая конструкция состоящая из решетки соединенных между собой
стержней. Стержни соединяются при помощи сварки и заклепок. Для более крепкого
соединения используются косынки. Хотя трудозатраты при изготовлении фермы выше
чем цельной конструкции из металла, но в итоге у ферм есть много преимуществ.
Основные плюсы ферм
в сравнении с цельно-металлическими конструкциями:
-
незначительная масса;
- высокие
характеристики прочности;
- выгодные
экономические показатели;
-
продолжительный эксплуатационный период;
- не
ограниченные возможности в исполнении различных форм геометрии.
Основные минусы
ферм в сравнении с цельно-металлическими конструкциями:
- при установке ферм необходимо использовать крановую
технику;
-
решетчатые конструкции из профильной трубы при пожаре могут потерять свою
геометрию, за счет чего может быть обрушение кровли;
- монтаж
фермы достаточно трудоемкий.
Фермы могут
быть в форме трапеций или в форме треугольников, это зависит от величины
нагрузки.
Ферма стропильного
типа
Стропильная
ферма это конструкция из профильной трубы у которой есть верхний и нижний ярус
жесткости, между которыми располагаются поперечные стойки и раскосы.
Крыша с наклоном от
двадцати двух до тридцати градусов

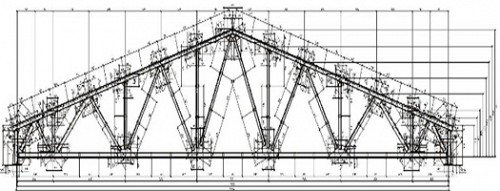

Для таких
крыш как правило используются фермы треугольного типа. По высоте конструкция такой фермы должна быть равна одной пятой от длинны
пролета.
Если длина
пролета будет достигать до двадцати метров, то в такой ферме должно быть не
менее восьми панелей, а наиболее подходящим материалом для крыши будет профилированный
лист НС-35.
Крыша с наклоном от
пятнадцати до двадцати двух градусов
Для таких
крыш изготавливаются фермы по высоте составляющие одну седьмую от длинны
пролета. Для того чтобы увеличить общую
высоту фермы применяется конструкция ломаного нижнего пояса. При применении ломанного пояса общий вес
фермы может быть снижен до тридцати процентов.
При общей длине пролета двадцать метров, в ферме должно быть восемь
панелей.
Крыша с наклоном от
шести до пятнадцати градусов

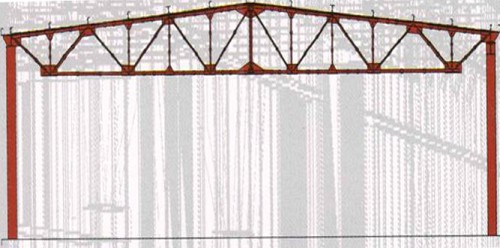

Для таких
крыш как правило используются фермы в форме трапеции. В зависимости от конструкции высота фермы
может варьироваться от одной седьмой до одной девятой от общей длинны.
Расчетные документы
Основные
нормативные документы используемые при расчете ферм это СНИП П-23-81 и
2.01.07-85. Для выбора рисунка фермы принимается во внимание угол наклона
крыши, длинна пролета, функциональные особенности здания. Общая длинна и высота
конструкции обычно вычисляются с учетом максимальной экономии. При расчете недопустимо
допускать ошибки, это может привести к непредвиденным последствиям. Также
существуют готовые типовые чертежи, которые можно использовать если ваши
параметры совпадают.
