Разновидности приспособлений для выполнения сварочных работ

При сварочных работах зачастую сам процесс сварки происходит совсем не долго, в сравнении с  предварительной подготовкой к нему. Конструкцию, прежде чем сварить, необходимо собрать, расположив все детали в заданных положениях. Детали конструкции должны быть зафиксированы, и не смещаться при сварочных работах. Если этот предварительный этап сделать спустя рукава, то в итоге изделие может получиться бракованным.

В некоторых случаях конструкция предварительно собирается, но держится не устойчиво, и при начале сварки происходит смещение элементов. Еще более худший вариант, когда элемент смещается и приваривается в неправильном положении.

Для осуществления правильной сборки конструкции перед сваркой существуют разнообразные механизмы и приспособления. Механизмы могут быть автоматизированы и использоваться в поточных больших производствах, а наряду с ними используются и более простые ручные приспособления, которые тоже  отлично помогают в фиксации свариваемых деталей. Как ручные, так и автоматизированные механизмы широко используются в строительстве, и востребованы не меньше чем другие широко распространенные строительные расходные материалы.

Существуют две основных разновидности устройств для выполнения сварочных работ: установочные устройства; закрепляющие устройства.

Установочный вид приспособлений

Эти приспособления выполняют установку детали в определенное положение, которое она должна сохранить после сварки.

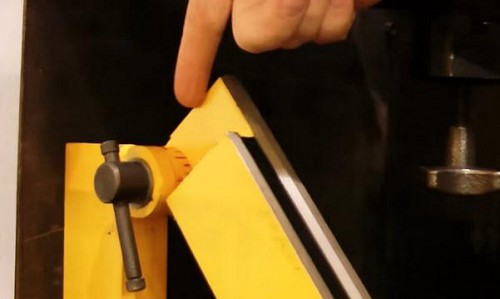

  Установочные приспособления можно разделить на: - устройства в виде шаблонов; - устройства в виде угольников; - устройства в виде упоров; - устройства в виде призм. Шаблоны это специальные приспособления, в которых деталь устанавливается в определенном положении по отношению к другим закрепленным в шаблоне деталям. Угольники это специальные приспособления. Которые позволяют устанавливать детали под заданным углом к привариваемой части. Угол бывает  зафиксирован, или бывает изменяемым. При изменяемом угле, угольник можно настраивать под любые углы в зависимости от поставленной задачи.

Упоры это устройства, которые фиксируют необходимую часть конструкции относительно базовой поверхности. Они бывают стационарными, а также съемными. Стационарным упором может быть приваренный или привинченный  брусок или платина. Упоры другого типа устанавливаются в случае, если нет возможности поставить постоянный упор. Призмы это устройства, которые фиксируют детали цилиндрической формы. Они могут быть как простейшей, так и более сложной конструкции.

Закрепляющий вид приспособлений

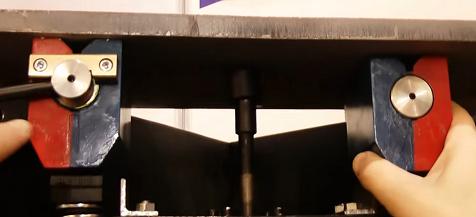

Этот вид приспособлений позволяет не только установить деталь в нужное положение для сварки, но и прочно закрепить ее, чтобы не допустить сдвига детали при деформации металла вызванной нагревом и охлаждением. Наиболее широко используемое приспособление из закрепляющих, это струбцина. Струбцина широко используется не только при создании неразъемных соединений с помощью сварки, но и в других операциях связанных с металлом. Струбцина для создания неразъемных сварочных соединений может быть разной по форме. Зев струбцины может быть постоянным, или регулируемым. Зажимной механизм струбцины тоже может быть разным. На ряду с обычным винтовым зажимом. Существуют зажимы быстрого действия, работающие за счет кулачков. Такие струбцины называются быстрозажимными.
