Станки для
гибки труб представлены в современном промышленном производстве в большом
разнообразии, есть самые разные конструкции начиная от ручных, заканчивая
станками с числовым программным управлением.
По каким
основным критериям можно разделить трубогибы на разные виды:
1) По критерию применяемого привода, он может использовать механический
или ручной привод. В свою очередь привод может применяться гидравлического
типа; механического типа; электромеханического типа.
2) По виду и величине сечении сгибаемых труб . Так трубогиб для
профильной трубы и трубогиб универсального типа будут иметь существенные
отличия.
3) По технологическому принципу сгибания трубы можно выделить трубогибы
дорнового типа, трубогибы бездорнового типа, трубогибы использующие вальцующие
ролики.
4) По наполненности станка современной электроникой, оборудование может
налаживаться вручную, или при помощи программных комплексов.
Как происходит
гибка труб
Станки для
гибки труб работают без предварительного разогрева трубы. Благодаря этому
поверхность трубы не подвергается дополнительной температурной обработке. Но
Для сгиба трубы в холодном состоянии необходимо более значительное усилие. При гибке возникают дополнительные напряжения
в заготовке, с внешней стороны возникает напряжение растяжения, с внутренней
стороны возникает напряжение сжатия. При
гибке тонкостенных труб рекомендуется применять трубогибы дорнового
типа. Дорн это специальное устройство, которое вставляют внутрь заготовки. Это
устройство препятвует образованию гофрированных складок в местах изгиба трубы.
Но стоит заметит что при необходимости изготовления заготовок со сложным
профилем, в них поместить дорн нет технической возможности.
Наиболее
распространенный механизм сгибания труб, это обкатка их между валиков. При
обкатке валики постепенно прижимаются, благодаря чему у заготовки постепенно
изменяется угол изгиба. Прижимание
валиков может быть приведено ручным приводом, механическим или гидравлическим. При обкатке можно получить изгиб труб довольно
значительных радиусов. При уменьшении
радиусов на внутренних стенках заготовок возможно образование складок. Как
правило радиус сгибания не может быть менее трех диаметров обрабатываемой
трубы.

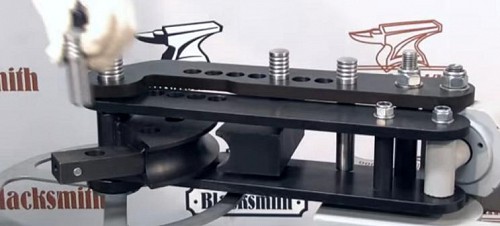

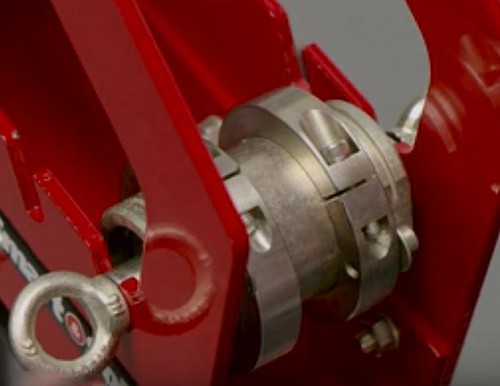

В трубогибе
углового типа гиб происходит при помощи
специального неподвижного ролика. Диаметр ролика определяет угол изгиба для
получаемой заготовки. В трубогибе этого типа, заготовку можно сгибать за один
цикл.
