С развитием
современного радиоэлектронного оборудования уменьшаются габариты устройств.
Элементы на плате могут иметь размеры в один мм. Современные платы паять
паяльником очень сложное занятие. Поэтому на смену паяльникам приходят паяльные
станции.
Паяльная
станция содержит в себе новые возможности для пайки оборудования. В ней
добавляются дополнительные инструменты и функции. В паяльных станциях доступен
точный контроль температуры пайки. Доступна возможность пайки воздухом, пинцет
термического типа, разнообразные отсосы излишков олова, подогрев платы и др.
Станции
делятся по видам:
-
контактного вида;
-бесконтактного
вида;
-комбинированного
вида;
-инфракрасного
вида;
-станции
для свинцовой пайки;
-станции
для обычно припоя;
-станции
для пайки пластика и пленки.
В основном
температура пайки на станциях может достигать до 450 градусов, но есть станции,
которые способны паять с большей температурой.

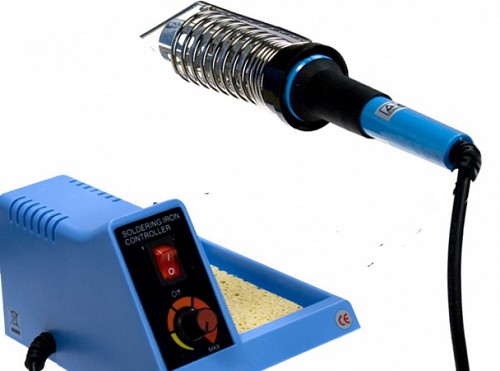

Станции контактного
вида
Этот вид
станций является наиболее простым. Обычный паяльник можно переоборудовать в
такую станцию. Для этого нужно на паяльник установить датчик температуры и
установить регулятор температуры
паяльника, чтобы температура была постоянной. Если будет осуществляться точный
контроль температуры пайки, то полупроводники не возможно будет перегреть. Если
взять обычный паяльник без регулятора, то он может разогреться до 400 градусов и вывести из строя
полупроводники. В контактных паяльных станциях осуществляется термостабилизация
при помощи ПИД регулировки. В зависимости от температуры на паяльное устройство
подается определенная сила тока, и температура пайки держится на стабильной
заданной отметке. Это качество значительно улучшает свойства пайки. Элементы не
перегреваются, не происходит непропайки в следствии холодной температуры, а также не
происходит перегрева дорожек платы и их отслаивания. Элементы нагрева в таких
недорогих паяльных станциях для обычного припоя устанавливаются не мощнее
шестидесяти ватт. Но в станциях, предназначенных
для пайки свинцом, элементы могут быть мощностью до 150 ватт.

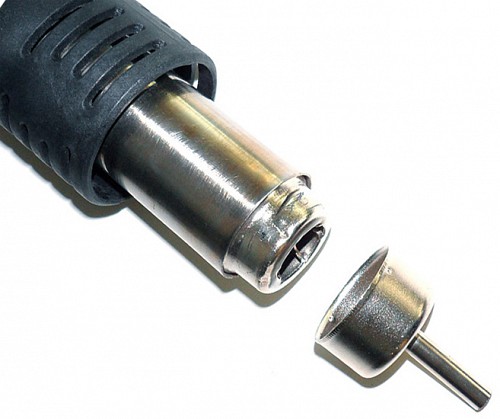

Станции бесконтактного
вида
Такие станции как тут termopro.ru предназначены для пайки SMD миниатюрных
элементов и микросхем BGA. У таких микросхем
контакты располагаются под корпусом. Поэтому припаять их можно только при
помощи бесконтактной паяльной станции. Наиболее распространенные станции
термовоздушного вида. В них расплавление происходит при помощи обдува горячим
воздухом. Для создания достаточного потока
воздуха в станциях установлен компрессор, а в некоторых случаях турбина. Поток
воздуха прогоняется через нагревательный элемент и доводится до необходимой
температуры. В такого типа станции можно отрегулировать температурный режим и
скорость подачи горячего воздуха. Этот параметр тоже важен при пайке элементов.
Он дает возможность настроит поток так, чтобы при монтаже детали не повредить
соседние участки.
Станции
инфракрасного типа являются более дорогим качественным оборудованием. В
станциях такого типа присутствует возможность подогрева платы снизу и разогрева
элемента сверху при помощи инфракрасного излучения. Снизу плата постепенно разогревается
до температуры 180 градусов, а остальная температура догревается при помощи
инфракрасного света. Такая технология наиболее качественно позволяет
производить монтаж микросхем.
