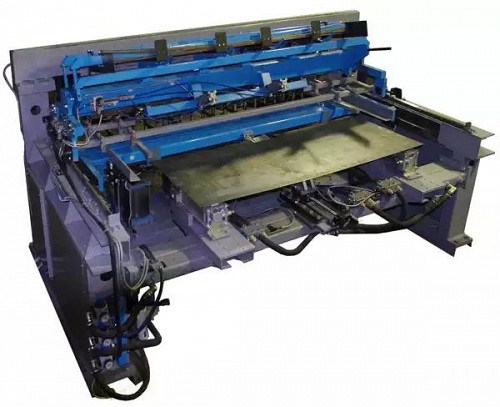

Для сварки
сеток широко используются многоточечные машины сварки типов МТМС, АТМС, МТМ и
др. В основе работы этих машин используется технология подачи сварочной
проволоки шагами, а сама сварка производится в неподвижном состоянии.

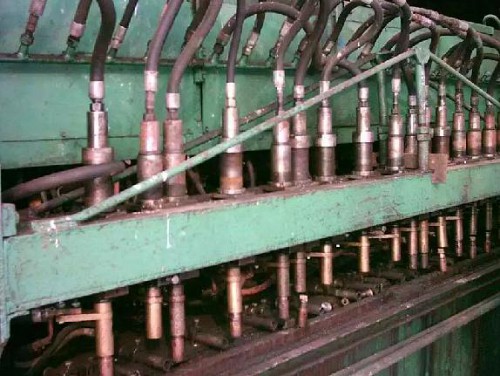

При этом в
многоточечных сварочных машинах этого типа ток подводится к электродам только с
одной стороны. Такая схема позволяет уменьшить размеры оборудования и уменьшить
сопротивление индуктивного типа. Так же за счет односторонней подводки снижается используемая мощность. На многоточечных
сварочных машинах устанавливается не один, а несколько трансформаторов в
зависимости от количества точек сварки, при этом существенно увеличиваются их
габаритные размеры в сравнении с одноточечными машинами.
При
производстве сетки на машине марки мтмс-10 есть возможность варить сетки по
ширине до двух метров. Диаметр используемой проволоки может достигать до восьми
мм. Технологический процесс работы на этой машине предполагает
полуавтоматическую работу. Сварочная проволока для продольных стержней берется
из бухт и подается в автоматическом режиме пошагово. А поперечные стержни
необходимо закладывать вручную.
Эта
многоточечная машина в процессе работы выполняет следующие операции:
- она
фиксирует относительно друг друга продольные и поперечные стержни;
- она
зажимает места соединений арматуры между всеми электродами;
- она
осуществляет сварку поперечных и продольных стержней в перекрещенных метах
соединений;
- затем
производится поднятие электродов;
- машина
осуществляет перемещение продольных стержней на шаг заданной длины.
В машине мтмс-10 возможны следующие
регулировки:
-
регулируется цикл сварки ,
продолжительность подачи сварочного тока;
-
регулируется усилие сжатия электродами продольных и поперечных стержней в точка
сварки;
-
регулируется величина шага подачи продольной проволоки.
При этом
машина может выдавать мощность до 350 кВ-А. если мощность требуется более
низкая для сварки стержней меньшего диаметра например для заборной сетки как
тут ТвояКровля.рф, то можно подключать не все трансформаторы
а только определенную группу в три – четыре трансформатора.
В сварочной машине марки
АТМС-14 технология уже более автоматизирована, чем в предыдущей модели. В этой
машине подача поперечных стержней уже производится в автоматическом режиме.
Поперечные стержни предварительно нарезаются на специальном станке, а затем уже
загружаются в специальный бункер, из которого подаются автоматически. При этом
продольные стержни также автоматически формируются из бухт, которые разматываются
специальным устройством.
Поперечные стержни из бункера захватываются
специальными роликами, которые вращаются. Эти ролики приводятся в движение
электродвигателем. Затем поперечная арматура подается к мету сварки в
специальное устройство приемного типа. После сварки этого стержня с продольными
стержнями, сетка передвигается на один шаг, а из бункера роликами захватывается
новый поперечный стержень, и процесс повторяется.
