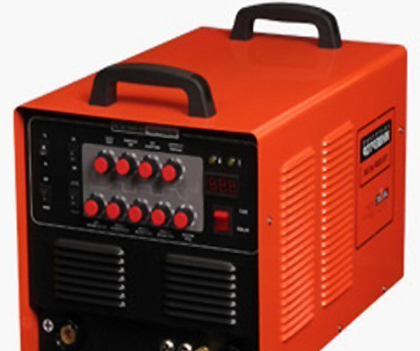

Инвертер
сварочный выполняет функцию преобразователя
переменного тока в ток высокой частоты,
при котором электрическая дуга сварки
намного эффективней в работе. При
использовании питания током ВЧ улучшается
качество сварки, прочности шва, и простоты
в эксплуатации, даже не опытный сварщик,
а именно в домашних условиях работа не
опытного сварщика заслуживает похвалы.
Инверторы в
частности сварочные, выполнены по
принципиальной схеме с многоканальным
преобразованием измененных параметров
энергии. Напряжение переменного тока
промышленной сети с частотою в 50.Гц
изначально выпрямляется выпрямителем,
а затем фильтруется по частотным
характеристикам, попадая на инвертор.
Инвертеры последних выпусков собранные
полностью на полупроводниках напряжение
постоянного тока преобразовывают в
переменный ток В.Ч (до нескольких сот
кГц) после чего непосредственно попадая
на трансформатор сварочного аппарата. Сварочный
ток регулируется со стороны выпрямителя
с использованием полупроводниковых
схем, а также переменным сопротивлением
в цепи, а также переменным регулятором
в схеме постоянного тока или электронным
блоком самого инвертера. Закономерно
все инверторы имеют выходной каскад
выпрямления для выхода постоянного
тока непосредственно зависимо от
разработки и технологии аппарата. Сварочные
инверторы имеют преимущества, коими
являются:
небольшие габариты
и масса вследствие использования
полупроводников и трансформатора не
больших размеров, что и позволило
уменьшить и облегчить весь аппарат,
выходной ток
регулируется плавно за счет примененных
полупроводниковых схем для этих целей,
поддерживается
стабильность выходного тока за счет
свойств динамики силовых схем и системы
плавного регулирования,
при исследовании
на осциллографе видна диаграмма форм
различных напряжений – синусоидальной,
прямоугольной, треугольной, ступенчатой
это показывает разные возможности
аппарата в разных режимах работы
инвертора и дает дополнительные
возможности применения. Также изменение
различных режимов работы сварки
возможность управления различными
параметрами выходных напряжений,
нагрузок за счет применения в инверторах
нового поколения микропроцессорных
схем управления. Но все-таки цена на
сварочные инверторы превосходит, причем
значительно в сравнении сварочных
трансформаторов и некоторые тонкости
с применением полупроводников не
позволяют упростить ремонт и обслуживание
инвертора, для этого требуется
высококвалифицированный специалист.
|
