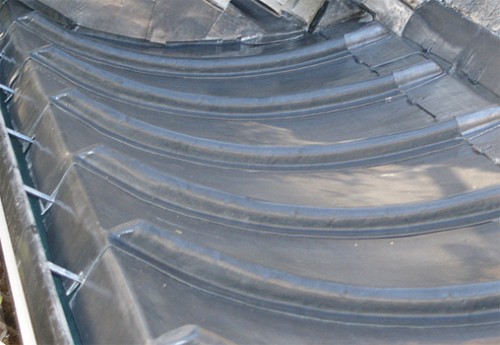

Температура плавления свинца
+327?С, а его окисная пленка на поверхности +350?С, что создает некоторые
особенности при сварочных работах с этим металлом. Эту пленку необходимо
удалить.
Для сварочных работ применяют
свинец без сурьмы (сурьма влияет на прочность сварочного шва). Свинцовые
испарения очень токсичны, потому сварочные работы нужно производить в защитной
маске. А сварочный пост, где производится сварка свинца должен быть отмечен
специальными табличками по технике безопасности, предупреждающими о повышенной
токсичности. Такие таблички изготавливаются на специальных предприятиях pro-mon.ru.
При сварочных работах со свинцом
используется газовая сварка или электродуговая сварка с применением угольного
электрода.
Дуговая сварка свинца угольным электродом
Удалять окисную пленку нужно
непосредственно перед сварочными работами. Для этого необходимо зачистить
шабером ось шва на 30 мм. Флюсы, защищающие сварочную поверхность свинца,
делаются из стеарина и канифоли (в равных частях), а также используют чистый
стеарин или восковые компоненты.
Флюс используется для покрытия
зачищенных кромок шва и присадочного металла. Это дает качественный шов, если
толщина свариваемого металла до 8 мм. Присадкой для сварки может служить
свинцовый прут или полоса, равной толщине основного металла.
При сварочных работах без
применения флюсовой защиты, окисная пленка удаляется механическим путем при
помощи металлического крюка. Сварочный процесс производится на переменном токе
или постоянном токе с прямой полярностью.
1)
Для недопущения сквозного прожжения свариваемого
металла сварочный ток должен быть не более 100 А.
2)
При сварке листов до 10 мм кромки не
разделывают.
3)
Многопроходный сварочный процесс производится,
если толщина листов более 5 мм.
4)
Сварочные работы с применением присадочного
металла – его укладывают в шов, затем на него направляют сварочную дугу и
сплавляют на всю толщину листов вместе с присадкой. Концом электрода необходимо
сгонять окисную пленку, придавая ему колебательные движения в поперечном
сечении шва.
5)
Сварочные работы с применением присадочной
проволоки – ее передвигают по оси шва, следуя за электродом с наклоном присадки
в 30? –40?.
6)
Сварочные работы методом касания – заточенный в
виде лопатки углеродный электрод прижимается к кромкам шва и перемещается по
оси шва. При помощи контактного сопротивления и горячего конца электрода
происходит расплавление и свариваемость металла.
Газовая сварка свинца
Для сварки свинца применяют
кислород-ацетиленовую и кислород-водородную газовую сварку. Заменить ацетилен
его аналогами возможно.
Подготовка кромок, присадочный
материал и флюсы делаются по той же технологии, что и при сварке с применением
угольного электрода. Сварочное пламя рассчитывается по формуле 0,3?µ л/с, где µ
– толщина листа в миллиметрах.
Чтобы проплавить кромки при
сваривании встык листов толщиной от 10 до 12 мм, нужно сделать зазор между ними
с применением подкладочного материала.
При применении газовой и дуговой
сварки встык, прочность швов не отличается от прочности основного металла.
