Устройства защитного отключения (УЗО) назначение, особенности

На любом производстве используется проводка под напряжением. Ток подается в изолированных проводах к различным местам в производственных помещениях. Протяженность проводки в цеху может насчитывать километры проводов. И при этом год от года состояние изоляции проводки может изменяться, ухудшаться. Ухудшение изоляции в свою очередь приводит к утечкам тока. Такие утечки могут быть опасны рабочему персоналу, а также могут вызывать пожар или короткое замыкание. Особенно опасны длительные утечки. Они постепенно могут разрушать  изоляцию, и спровоцировать серьезные последствия. Визуальная проверка состояния  изоляции проводки может не выявить существующих утечек. Для контроля и защиты от этого негативного явления сконструированы специальные приборы – устройства защитного отключения.

УЗО предназначены для защиты персонала от воздействия тока в следствии утечек, а также предотвращения негативных последствий от длительных утечек. УЗО могут предотвращать пожары или короткие замыкания.

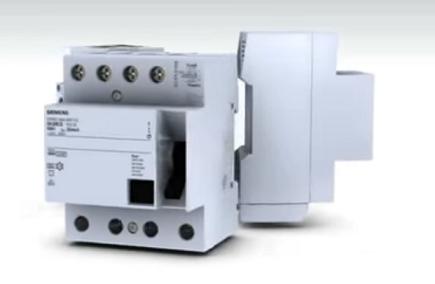

По принципу действия устройство защитного отключения является автоматическим быстродействующим выключателем, который срабатывает если возникает ток утечки.

Для монтажа  УЗО вносятся доработки в проектную документацию производственных помещений.  Они монтируются в щитках распределителях, в водных и распределяющих устройствах.

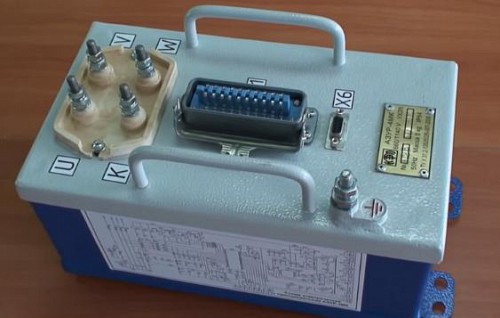

В зависимости от мест применения приборы могут отличаться по модификациям и параметрам. Например: устройство УАКИ используется в узкоспециализированной области. При горнорудных разработках, оно защищает от утечки напряжения на землю из электрических экскаваторных цепей, подробнее здесь.

Но общий принцип работы устройства одинаков, и содержит в себе общую типовую конструкцию.

Типовая конструкция

Наиболее распространенная конструкция УЗО работает благодаря трансформатору дифференциального типа. Именно благодаря ему, удается определить ток утечки. Он является датчиком, сигнализирующим о наличии утечки тока.  Пусковая часть устройства выполняется с использованием обычных магнитоэлектрических реле, или других электронных компонентов. После пускового механизма включается исполнительный механизм. Он обычно включает в себя силовую контактную группу и устройство привода.

Если просто объяснить работу защитного прибора, то она будет выглядеть следующим образом. Когда нету тока утечки. Тогда на вторичной обмотке дифференциального трансформатора отсутствует  напряжение. Соответственно пусковая часть выключена, а силовая контактная группа находится в замкнутом состоянии, ток подается к оборудованию. Как только рабочий прикоснулся к проводке с поврежденной изоляцией, возникает ток утечки. Это ток утечки проходя через дифференциальный трансформатор, генерирует напряжение на его обмотке вторичного типа. При возникновении напряжения вторичной обмотки в  установленном пределе,  срабатывает пусковая часть, которая в свою очередь посылает импульс  механизму исполнения. Механизм исполнения разъединяет контакты и электрическая цепь отключается.

Контроль исправности устройств защитного отключения производится за счет встроенных механизмов. В них обычно присутствует кнопка для тестирования. При нажатии кнопки, через датчик – трансформатор пропускается электрический ток, соответствующий по параметрам току утечки.  УЗО срабатывает и отключает сеть. Если при нажатии кнопки сеть отключается, соответственно устройство работает в нормальном режиме.
