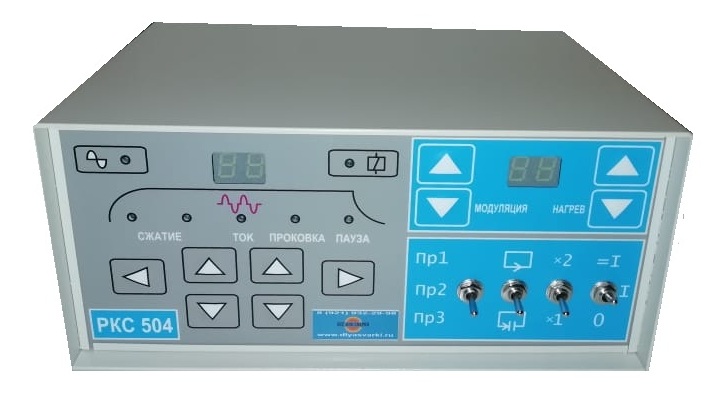

| описание | Регулятор контактной сварки РКС-504 пришел на смену морально устаревшему регулятору контактной сварки РКС-502 (РКС-502ЛМ).
Регулятор РКС-504 разрабатывался как полный улучшенный аналог РКС-502 (по подключению к машине, по режиму управлению циклом сварки).
Регулятор предназначен для подключения к сети переменного тока напряжением 380В частотой 50Гц.
Регуляторы разработаны в полном соответствии с требованиями, предъявляемыми к машинам точечной контактной сварки типа МТ-1229, МТ-1503, МТ-1928, МТ-2202, МТ-604, МТ-1222, МТ-1818. РКС-504 зарекомендовал себя как надежный и простой в эксплуатации прибор, способный решать основные задачи по управлению циклом сварки при интенсивном производстве.
Характеристики:
Пределы регулирования длительности позиций сварочного цикла, периодов сети:
Предварительное сжатие: 1-99(х2)
Сжатие: 1-99(х2)
Проковка 1: 1-99(х2)
Ток 1: 1-99(х2)
Пауза: 1-99(х2)
Длительность нарастания переднего фронта сварочного тока (модуляция), c: 0.30
Напряжение питания клапанов, B: 24.00
Параметр импульса включения тиристоров:
Амплитуда, В: 20±5
Длительность, мкс: 200±100
Потребляемая мощность (не более), ВА: 60.00
Габаритные размеры (ДхШхВ), мм: 225х180х100
Масса (не более) , кг: 3.20 |
