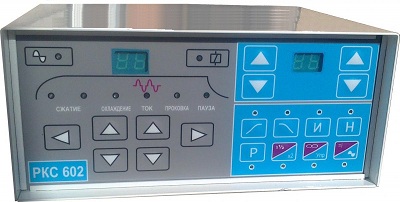

Регулятор контактной сварки РКС-602 предназначен для управления циклом сварки контактных машин переменного тока. РКС-602 предназначен для подключения к сети переменного тока напряжением 380В частотой 50Гц.
Регулятор обеспечивает:
- управление тиристорным контактором и электропневматическим клапаном сжатия;
- работу машин контактной сварки в одиночном и автоматическом режимах (в автоматическом режиме выдержка времени «предварительное сжатие» исключается);
- регулирование величины сварочного тока с цифровой индикацией выбранного значения;
- автоматическую настройку коэффициента мощности cos966; с изменением полярности включения/выключения первой полуволны сварочного тока;
- стабилизацию действующего значения сварочного тока при колебаниях напряжения питающей сети;
- сохранение вводимых параметров в памяти регулятора;
Отличительные особенности регулятора контактной сварки РКС-602:
- отсчет сварочных позиций в периодах и полупериодах сетевого напряжения;
- автоматический режим с подсчетом количества сварок;
- регулятор позволяет сохранять 10 различных независимых режимов цикла сварки, которые сохраняются в энергонезависимой памяти, выбор режима производится с панели управления регулятором;
- плавное нарастание переднего фронта первого импульса сварочного тока (модуляция) и спада последнего импульса сварочного тока с цифровой индикацией выбранного значения;
Характеристики:
Пределы регулирования длительности позиций сварочного цикла, периодов сети:
Предварительное сжатие: 0.5-99(х2 или х0.5)
Сжатие: 0.5-99(х2 или х0.5)
Проковка 1: 0.5-99(х2 или х0.5)
Проковка 2: 0.5-99(х2 или х0.5)
Ток 1: 0.5-99(х2 или х0.5)
Интервал: 0.5-99(х2 или х0.5)
Пауза: 0.5-99(х2 или х0.5)
Пульсация «Ток 1» (импульсная сварка) : от 1 до 9
Длительность нарастания переднего фронта сварочного тока (модуляция), c: 2.00
Напряжение питания клапанов, B: 24.00
Параметр импульса включения тиристоров:
Амплитуда, В: 20±5
Длительность, мкс: 200±100
Потребляемая мощность (не более), ВА: 60.00
Габаритные размеры (ДхШхВ), мм: 225х180х100
Масса (не более) , кг: 3.20
Пределы регулирования действующего значения сварочного тока (фазовое регулирование), А: 50-100
