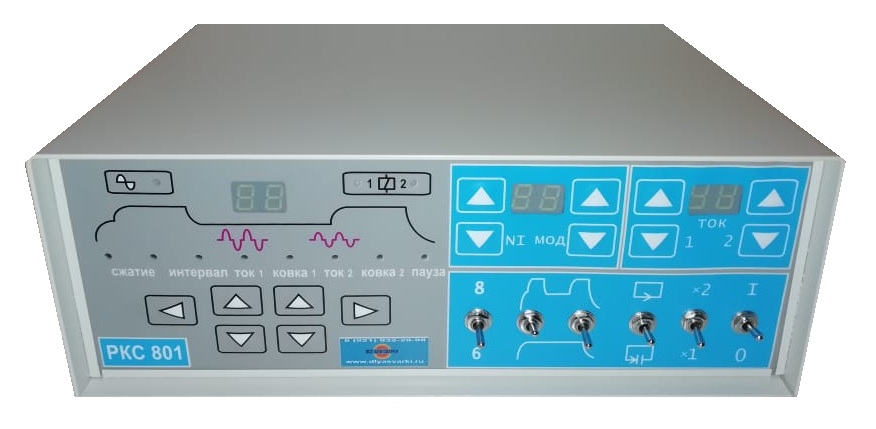

| описание | Регулятор контактной сварки РКС-801 (аналог устаревшего РКС-801ЛМ) предназначен для управления циклом сварки машин точечной контактной сварки переменного тока.
РКС-801 производства ООО «ПФ «Всё для контактной сварки» изготовлены в климатическом исполнении УХЛ4.
Регулятор предназначен для подключения к электрической сети переменного тока напряжением 380В частотой 50Гц (промышленной частоты).
Регуляторы РКС-801 УХЛ4 обеспечивают следующие основные решения по управления циклом сварки машин контактной сварки:
- Регулирование длительности 8 позиций сварочного цикла (сварочной циклограммы) с цифровым отсчетом (синхронизованным с частотой питающей сети) и цифровой индикацией.
- Управление тиристорным контактором (КТ-07, КТ-11, КТ-12, КТЖМ, КТ-11М и др.)
- Плавное регулирование величины сварочного тока (нагрев) - фазовое управление.
- Управление двумя электропневмоклапанами типа КЭП-16-1 (24В).
- Автоматическую настройку на коэффициент мощности Cos 966; с изменением полярности включения первой полуволны сварочного тока машины контактной сварки.
- Стабилизацию действующего значения сварочного тока машины контактной сварки при колебаниях напряжения питающей сети (от 340В - до 405В).
- Регуляторы разработаны в полном соответствии с требованиями, предъявляемыми к машинам контактной сварки типа МТ-2103, МТ-3001, МТ-4019.
Регулятор контактной сварки предназначен для работы в закрытых помещениях или под навесом с температурой окружающей среды от плюс 1 °С до плюс 35 °С и относительной влажностью воздуха не более 65% при 20 °С.
Регуляторы не предназначены для работы в среде, насыщенной токопроводящей пылью и содержащей пары и газы, вызывающие усиленную коррозию металлов и разрушающие изоляцию.
Характеристики:
Пределы регулирования длительности позиций сварочного цикла, периодов сети:
Предварительное сжатие: 1-99(х2)
Сжатие: 1-99(х2)
Проковка 1: 1-99(х2)
Проковка 2: 1-99(х2)
Ток 1: 1-99(х2)
Ток 2: 1-99(х2)
Пауза: 1-99(х2)
Пульсация «Ток 1» (импульсная сварка) : от 1 до 9
Длительность нарастания переднего фронта сварочного тока (модуляция), c: 0.30
Напряжение питания клапанов, B: 24.00
Параметр импульса включения тиристоров:
Амплитуда, В: 20±5
Длительность, мкс: 200±100
Потребляемая мощность (не более), ВА: 60.00
Габаритные размеры (ДхШхВ), мм: 275х210х100
Масса (не более) , кг: 3.50 |
