Для проведения технологического трубопровода самые
часто используемые соединения, это
сварочные. К соединениям трубопровода предъявляются требования СНиП III-Г9
– 62. При использовании промышленной сварки трубопроводов, предпочтение
отдается автоматическим и полуавтоматическим способам.
Сварка трубопроводов
делится на два основных вида: пластическая при помощи давления; и плавлением.
При помощи плавления сварка трубопроводов
производится следующими типами:
- сварка
электродуговая ручная постоянного или переменного тока;
- сварка газовая
ручная;
- сварка под флюсом
бывает в полуавтоматическом режиме и автоматическом;
- сварка в среде защитного
газа бывает в полуавтоматическом режиме и автоматическом;
- сварка контактная
стыковая.
Во время прокладки
трубопровода технологического назначения используются разные типы сварочных
стыков. Стыковыми соединениями
свариваются трубы между собой или с тройниками штампованного производства по ГОСТ
17376-2001. Нахлесточными соединениями свариваются трубы
разных диаметров или переходники. Угловыми соединениями завариваются фланцы или
штуцера.

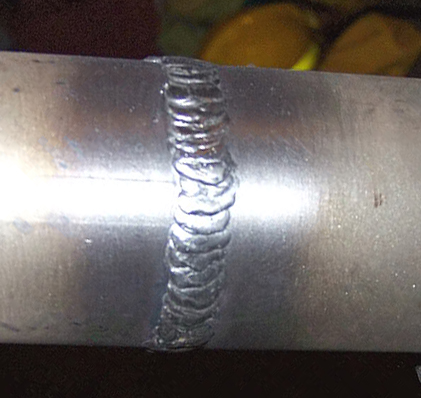

Самое
распространенное и прочное соединение трубопроводов это встык. Для производства
деталей трубопроводов и сварных труб используется соединение встык с продольным
швом. Для соединения труб между собой или с тройниками и сгонами используется
соединение встык с поперечным швом.
Швы для
трубопроводов диаметром до пятисот мм обычно провариваются с одной стороны.
Если труба в диаметре превышает шестьсот мм то вместе с наружным швом, делается
внутренний укрепляющий шов, то есть шов получается двухсторонний. Также в
случае с односторонним типом шва, существует разновидность с подкладыванием
внутрь соединения дополнительного кольца, которое тоже проваривается. Кольцо
разрешается использовать не во всех случаях, т.к. оно сужает максимальный
внутренний диаметр трубопровода.

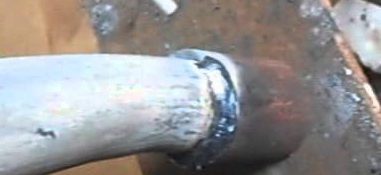

Сварочное
соединение, которое производится внахлест обладает меньшими прочностными
характеристиками, чем стыковое. И
осложняется тем что нужно подгонять диаметры труб для нахлеста. Поэтому
соединение используется оно значительно реже и в основном для сварки
пластиковых труб или труб из цветных металлов.

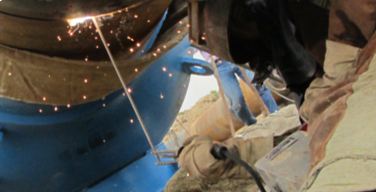

Если есть
возможность вращать трубы при сварке, то такие стыки называются поворотными.
Поворотными стыками, как правило, сваривают заранее на предприятиях трубы и
фитинги между собой. То что нужно варить уже непосредственно на объекте и нет
возможности поворачивать, классифицируется как неповоротный стык. Неповоротный стык значительно сложнее
выполнить. Поэтому квалификация сварщика при сварке неповоротных стыков должна
быть достаточно высокой.
Для любых сварочных
соединений технологических трубопроводов
предъявляются основные требования: соединение должно быть прочным как основной
металл; соединение должно быть плотным и пластичным.
С недавних пор,
популярность начали набирать новые виды сварки, такие как стыковая с нагревом
высокой частоты. Трубы плотно стыкуются, и стык разогревается при помощи специального трансформатора ТВЧ и индуктора. Эта сварка наиболее экономична и
не требует высокой квалификации сварщика.
